Инструкция по теплоизоляции K-FLEX. Монтаж листом углов 90°
Монтаж листом K-Flex углов 90 градусов
Для монтажа тепловой изоляции отвода в 90 градусов нужно измерить внутренний радиус. Затем возьмите лист изоляции K-FLEX и, отступив от края на расстояние, равное толщине теплоизоляции, проведите две перпендикулярные линии. Затем, разместив циркуль в точке пересечения этих линий, отметьте на каждой из них расстояние, равное внутреннему радиусу. Прочертите окружность.
Следующий шаг: измерьте длину окружности трубы при помощи полоски из материала K-FLEX. Отложите половину этой длины от точек, по которым строилась первая окружность. Они станут основаниями для второй окружности с тем же центром, что и у первой. Измерьте расстояние между внутренним и внешним радиусом. Затем вычислите одну шестую полученного значения и отложите по внешнему радиусу это расстояние. Соедините эти точки с точками пересечения внутреннего и внешнего радиусов.

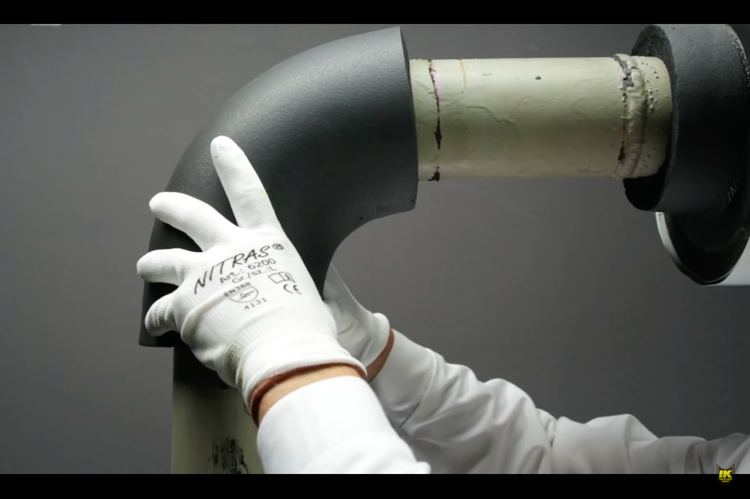

Полученную фигуру вырежьте точно по выкройке. Затем изготовьте вторую деталь, используя первую в качестве лекала. Соедините детали друг с другом и нанесите клей K-FLEX на края наибольшего радиуса. Соедините детали, двигаясь по направлению от края к центру. Выверните готовое изделие. Нанесите клей K-FLEX на внутренние края получившегося изоляционного угла. Время отлипа составляет 2-3 минуты. Установите готовую деталь на отвод трубы. Склейте края внутреннего радиуса теплоизоляционного угла.
Вы можете существенно ускорить установку теплоизоляционной конструкции, если воспользуетесь углами заводского исполнения. Для начала вам понадобится измерить диаметр изолируемой трубы и внутренний радиус. Затем зайдите на наш сайт в раздел «Аксессуары — Углы» и найдите в таблице угол подходящего вам типа и размера. Останется только нанести клей на края готовой детали, а после обернуть ею отвод трубы и совместить края от края к центру.
